對于淬火領域，不論選擇高頻淬火設備、超音頻淬火設備，還是中頻淬火設備，都離不開關鍵部件---淬火感應器。這個部件看似簡單，其實不然，很多用戶忽略了其中要求。你對高頻淬火設備的淬火感應器知道多少呢？能分析用途和作用嗎？

高頻感應加熱線圈又稱感應器，在感應加熱系統中是非標定制件，是超高頻淬火機、高頻淬火機、超音頻淬火設備、中頻淬火機等感應加熱設備的能量輸出構件，它的感抗配電源、電流配功率、外形仿形配工件。為保證加熱速度和效率，其匝數（圈數）、直徑、形狀、尺寸等參數，要能滿足阻抗匹配條件和工件工藝的要求。相對而言，感應圈的直徑越大，圈數越少；直徑越小，圈數越多。

一、常用的高頻淬火感應器有以下幾種：

1、外表面加熱感應器；

2、內孔加熱感應器；

3、平面加熱感應器；

4、通用型的加熱感應器；

5、特殊型的加熱感應器（如自帶噴水感應加熱器）；

6、單一型加熱感應器；

7、復合型加熱感應器；

8、熔煉加熱器；

9、爐膛式感應加熱器；

10、分段式爐膛感應加熱器。

一般選用能滿足大電流工作的電阻率小、純度高的紫銅管制作。

二、高頻感應器組成

1、它由感應線圈、固定結構件、冷卻水路構成。

2、感應加熱器是依據用戶所提的工藝參數而專門設計定制。

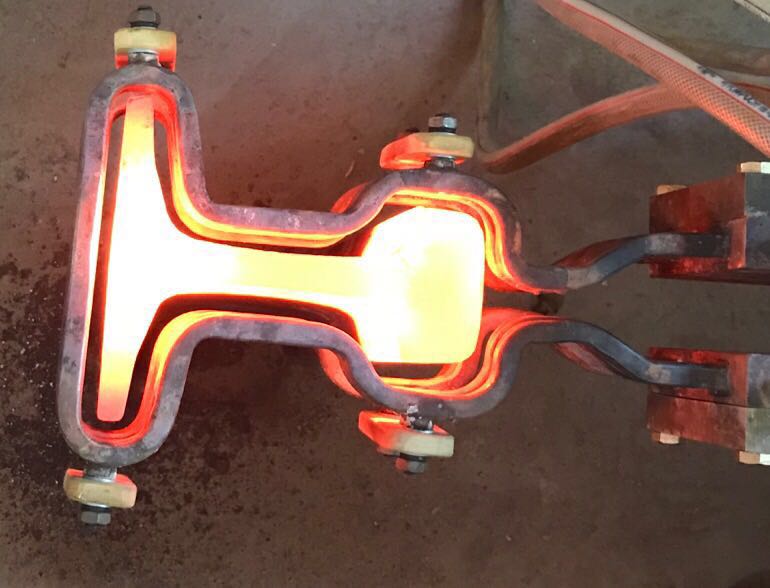

3、整個感應加熱線圈由優質大截面圓型或矩型銅管繞制而成，管內通冷卻水。同時配置冷卻水路分配器，給予感應器良好及時地降溫。

為避免感應圈與工件碰觸打火，感應圈匝間打火，防磁飽和等對機器或工件造成損壞和影響。在制作時，根據感應圈的形狀，計算出各主要參數。同時需要選擇隔熱、絕緣、保溫及防護等材料。如高溫絕緣套管、高溫保溫棉、石英管、石墨管、硅膠和耐火材料等。

感應圈的性能直接影響設備的有效輸出功率、工作效率、穩定性可靠性和使用壽命等。因此，制作的每付感應加熱線圈是經過嚴格設計和精準的制作，以確保達到好的效果。

感應器形狀多種多樣，根據不同零件定制相應淬火感應器、加熱感應器、爐膛等，您還知道哪些感應器呢？共同探討，共同提升，共同學習。
